전압의 종류



1. 정격전압 : Rated Voltage



정격 주위온도에서 연속하여 가할 수 있는 직류 및 교류전압의 최대값.
(내선규정 : 전기사용기계기구,배선기구 등에서 사용상 기준이 되는 전압)

기타의 정격전압은 콘덴서에 연속해서 가할 수 있는 첨두 전압의 최대값 및 퓨즈의 최대사용전압을 말할 때도 있다.



2. 계통전압[공칭전압(KS규정), 표준전압(공급규정), 선간전압]

전선로를 대표하는 선간 전압으로 표준 공칭전압은 KS C 0501에 의해 정해져 있다.

저압	110V, 220V, 220/380V, 440V
고압	3.3KV, 3.3/5.7KV, 6.6KV
특별고압	6.6/11.4KV, 13.2KV, 13.2/22.9KV, 22KV, 22/38KV, 66KV, 154KV, 220KV, 345KV

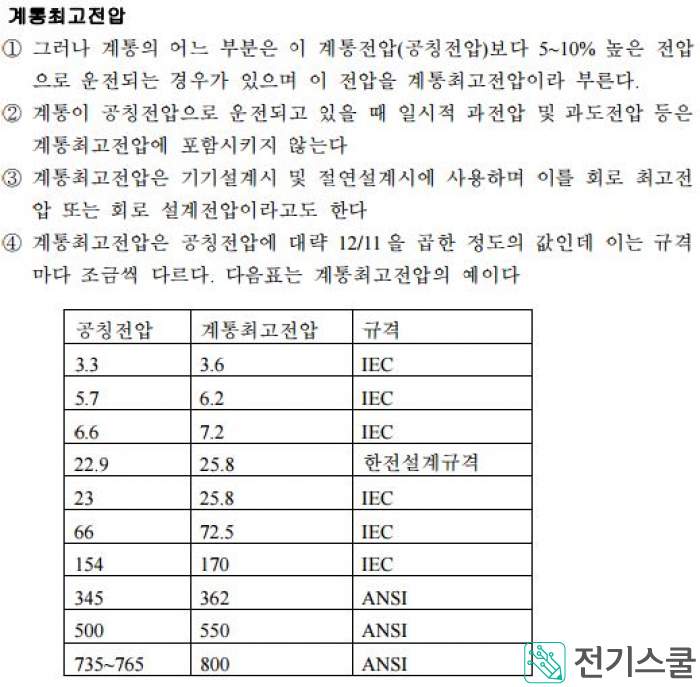

3. 계통최고전압 : Maximum System Voltage

전력계통은 계통전압보다 5-10% 높은 전압으로 운전되는 경우가 있으며, 이것을 계통 최고전압이라 한다(단, 공칭전압하에서 운전시 일시적인 과전압 및 과도전압은 포함되지 않는다)

계통최고전압은 기기설계시 및 절연설계시 적용되며, 회로최고전압 또는 회로설계전압이라 한다

계통최고전압을 초과하는 전압을 이상전압이라 한다.



[표] 계통최고전압

계통전압kv	계통최고전압	규격	계통전압kv	계통최고전압	규격
3.3	3.6	IEC-38	66	72.5	IEC-38
5.7	6.2		154	170
6.6	7.2		345	362	ANSI C 92.2
11.9	12.9		500	550
22.9	25.8	-	735-765	800
23	25.8	IEC-38





4. 접촉전압

지락으로 기계,기구 등의 외함에 인축이 닿았을 때 생체에 가해지는 전압.



5. 최대사용전압

보통의 사용상태에서 그 회로에 가하여지는 선간전압의 최대치를 말하며, 계통최고전압을 의미한다.



6. 대지전압

접지식 전로에서는 전선과 대지사이의 전압을 말하고, 또 비접지식 전로에서는 전선과 그 전로중 임의의 다른 전선 사이의 전압을 말한다.
