유전정접 (誘電正接, tanδ)

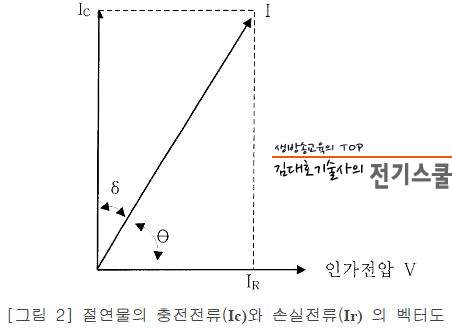

절연물에 교류전압을 인가하면 앞에서 서술한 유전손이 생기기 때문에 아래 [그림 2]와 같이 전전류 I 는 인가전압 V 보다도 90° 앞선 충전전류 Ic 와 인가전압 V 와 동상인 손실전류Ir 과의 합성된 값이되며, 전전류 I 는 충전전류 Ic 보다도 약간 늦은 전력손실이 발생한다.

이때 이 전력손실의 비율을 유전정접(誘電正接, tanδ) 이라 하며, 비율(%)로 나타낸다
유전체 내부에서 열로 소모되는 유전손실(전력손실) W = VIcosθ 로 된다.

이때 cosθ 가 90° 에 상당히 근접하게 되면, cosθ = sinδ ≒ tanδ 가 성립되어 W = VIcosθ ≒ VItanδ 로서 유전손실이 표현된다. 여기서 δ 를 유전손실각, tanδ 를 유전정접(誘電正接) 이라 하며, 유전손실과 tanδ 는 비례관계이다.
