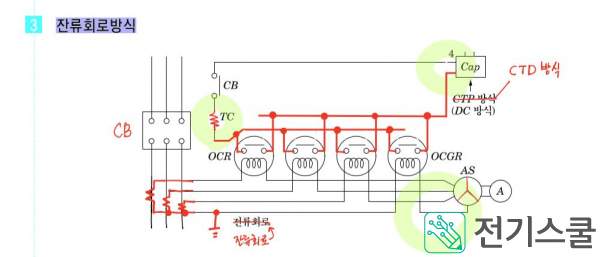

잔류회로 / 잔전류법 / 殘流回路 / 殘電流 / Residual Current Circuit | 학습자료

2017-03-03 15:27:45

작성자 김대호 교수

조회 4829 | 추천 366

첨부파일 : 1536900447-50.jpg

첨부파일 : 1536900906-90.png

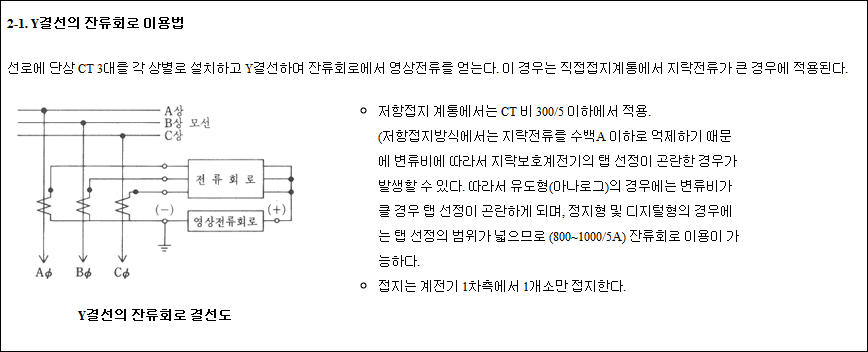

선로에 단상 CT 3대를 각 상별로 설치하고 Y결선하여 잔류회로에서 영상전류를 얻는다. 이 경우는 직접접지계통에서 지락전류가 큰 경우에 적용된다.

저항접지 계통에서는 CT 비 300/5 이하에서 적용.
(저항접지방식에서는 지락전류를 수백A 이하로 억제하기 때문에 변류비에 따라서 지락보호계전기의 탭 선정이 곤란한 경우가 발생할 수 있다. 따라서 유도형(아나로그)의 경우에는 변류비가 클 경우 탭 선정이 곤란하게 되며, 정지형 및 디지털형의 경우에는 탭 선정의 범위가 넓으므로 (800~1000/5A) 잔류회로 이용이 가능하다.
접지는 계전기 1차측에서 1개소만 접지한다.
